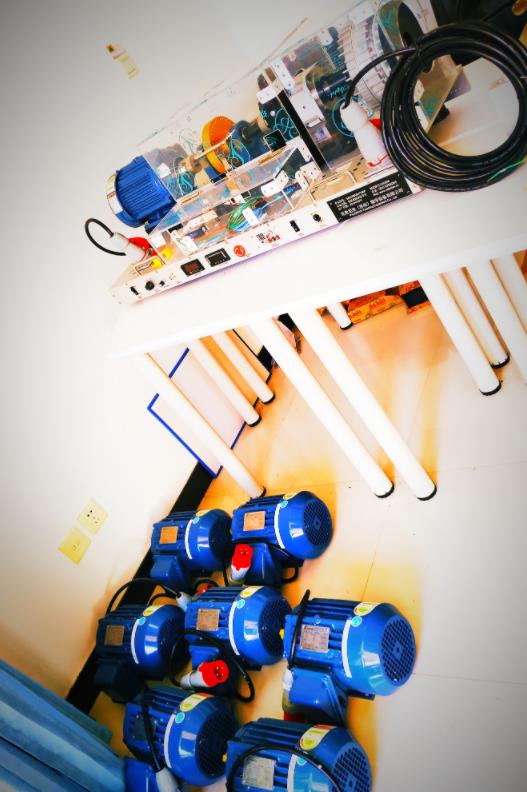

VALENIAN-PT600電機模擬平臺是瓦倫尼安（蘇州）教學設備有限公司開發的一款用于通過振動分析和ESA(Electrical Signature Analysis)技術檢測電機和機械故障的缺陷。分析應用于電機的電源線的電流并分析電動機的缺陷，并且具有用于測量電流電壓的引線接線盒。 瓦倫尼安故障試驗臺適合用作將已知故障植入到普通電機中并同時應用振動和ESA技術來比較故障分析并提高故設備障診斷的能力。
功能應用
·研究故障軸承的振動信號特征 ·MCA缺陷檢測系統的開發
·MCA缺陷檢測軟件的驗證 ·研究不同載荷對缺陷電機故障信號影響
·振動分析和MCA結果的比較 ·MCA缺陷分析技術的研究
·機械缺陷振動檢測作為MCA技術互補可行性的研究
·不對中及不平衡對電機電流信號的影響
PT600電機故障模擬實驗臺,電機電氣故障仿真實驗臺,故障電機模擬實驗臺,缺陷電機仿真試驗臺,馬達故障模擬實驗臺,馬達缺陷分析實驗臺
技術參數
電氣參數 |
電機 | 1Hp, 750瓦 西門子三相交流電機 |
控制器 | VFD-M 交流變頻器 |
最高速度 RPM | 6,000 (短時間運行) |
速度范圍 | 100~6,000 rpm 可調 |
兩個顯示 | RPM轉速指示-7段LED顯示屏，高達20次/秒 電流指示-7段LED顯示屏，高達20次/秒 |
輸出端子 | 1V脈沖/轉的6V TTL信號輸出 |
負載調節 | 0~24V電壓負載調節 |
開始/停止 開關 | 以與先前設置相同的轉速運行 |
電源 | 輸入220 VAC，單相，50/60 Hz |
機械參數 |
軸 | 直徑17mm , 鋼 |
軸承 | 正常軸承2個 |
缺陷軸承（可選） | 一個內圈缺陷軸承一個外圈缺陷軸承 |
基座 | 2個基座有3個軸承安裝孔的滑塊，用于軸承移動，基座內設有加速度傳感器安裝孔 |
轉盤 | 150mm直徑鋁盤，140mm處設有M6 的18螺絲孔 |
行星齒輪箱 | 齒輪比9：1 漸開線型正齒輪 |
對中機構 | 使用千斤頂螺栓旋鈕移動電機底座 |
磁粉制動器 | 手動, 0.0-50Nm, 重量:15kg |
底板 | 10mm厚鋁板 |
安全罩 | 抗沖擊透明安全蓋，帶安全隔離器，可在安全罩打開時停止電機 |
重量和尺寸 |
重量 | 約 60kg |
尺寸 | 長度=1000mm, 寬度=540mm, 高度=400mm (帶安全蓋） |
交流故障電機系列
轉子不平衡電機
?轉子偏心電機
?軸彎曲的電機
?軸承故障電機（軸承外圈、內圈故障）
?轉子條故障電機（轉子斷裂）
?定子繞組故障電機（匝間短路）
?電壓不平衡和單相電機
電機參數>
項目 | 描述 | 項目 | 描述 |
功率 | 750W(1 Hp) | 線對線電阻 | 6.0 Ω @ 25 o C |
電壓 | 220/380V, 60Hz | 定子槽數 | 36 |
級數 | 4 | 轉子條數 | 28 |
額定電流 | 3.4/2A | 電機功率因數 | 82.5% |
